ICT/ FCT LÀ GÌ?
Trong dây chuyền sản xuất điện tử hiện đại, việc đảm bảo chất lượng và độ ổn định của bo mạch (PCB) là yếu tố sống còn quyết định uy tín của nhà máy. Hai công đoạn kiểm tra then chốt không thể thiếu chính là ICT (In-Circuit Test) và FCT (Functional Test).
Khi sản lượng tăng cao, việc chuyển dịch từ thao tác thủ công sang tự động hóa trạm ICT/FCT là xu hướng tất yếu để giảm lỗi thao tác, tăng tốc độ kiểm tra và cải thiện khả năng truy xuất dữ liệu (Traceability).
- ICT (In-Circuit Test) là gì?
ICT là quá trình kiểm tra các linh kiện và mạch điện trên PCB, thường được thực hiện ngay sau công đoạn AOI và SPI trong dây chuyền SMT.
- Mục tiêu: Phát hiện sớm các lỗi linh kiện, sai giá trị, lỗi hàn, ngắn mạch (Short circuit) hoặc hở mạch (Open circuit).
- Nguyên lý vận hành:
Bed-of-nails: Sử dụng hệ thống đầu kim (probes) tiếp xúc trực tiếp vào các điểm test trên PCB để đo thông số điện trở, điện dung, điện áp và dòng điện.

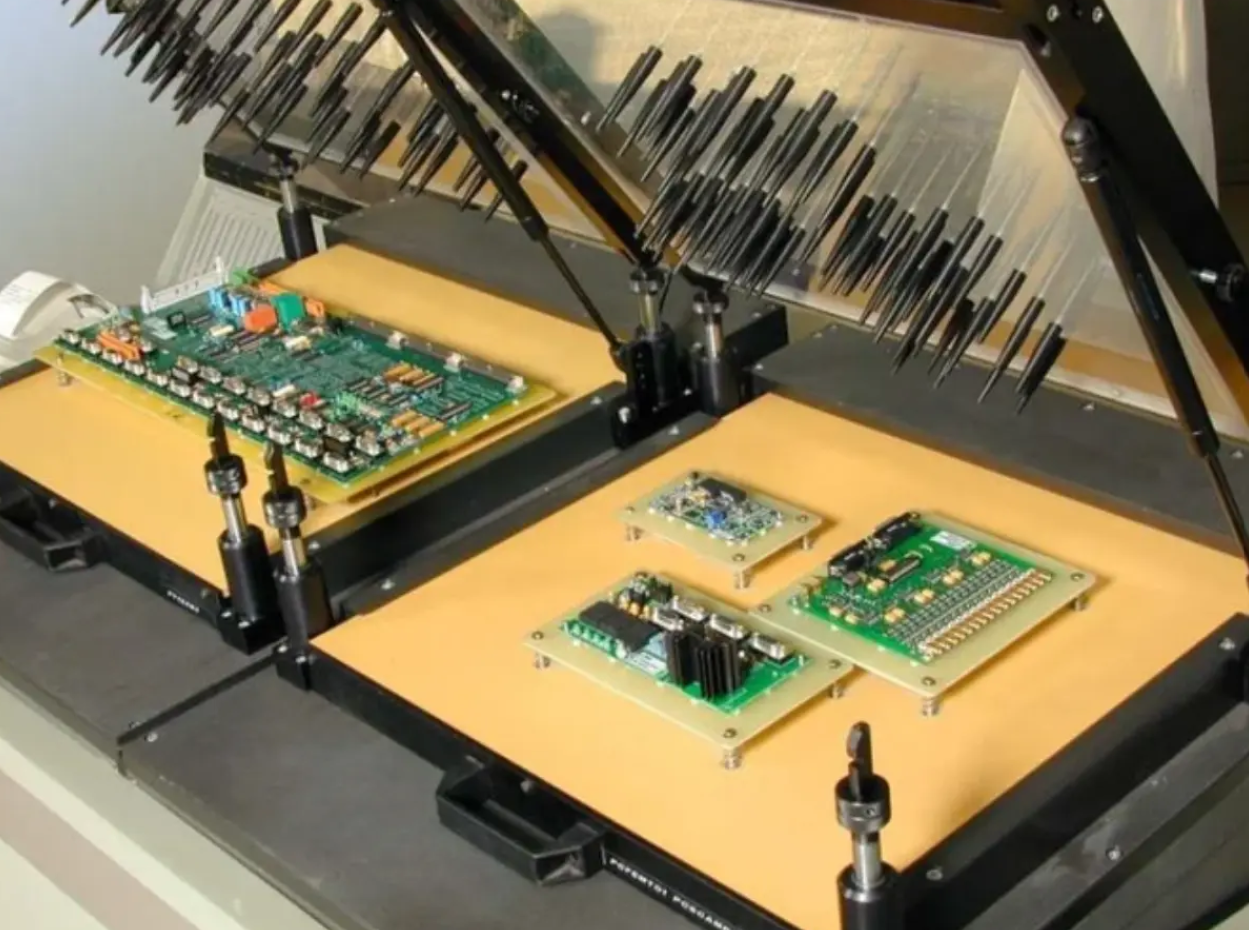

Bed-of-nails testing
Flying Probe: Hệ thống kim di động không cần Fixture, giúp giảm chi phí và rút ngắn thời gian đổi model (Changeover) từ hàng giờ xuống còn vài phút. - Tầm quan trọng: ICT giúp xác minh cực tính (Polarity) của diode, tụ điện phân, IC và đánh giá chất lượng linh kiện trước khi chuyển sang công đoạn lắp ráp cuối, giúp tiết kiệm đáng kể chi phí sửa chữa.

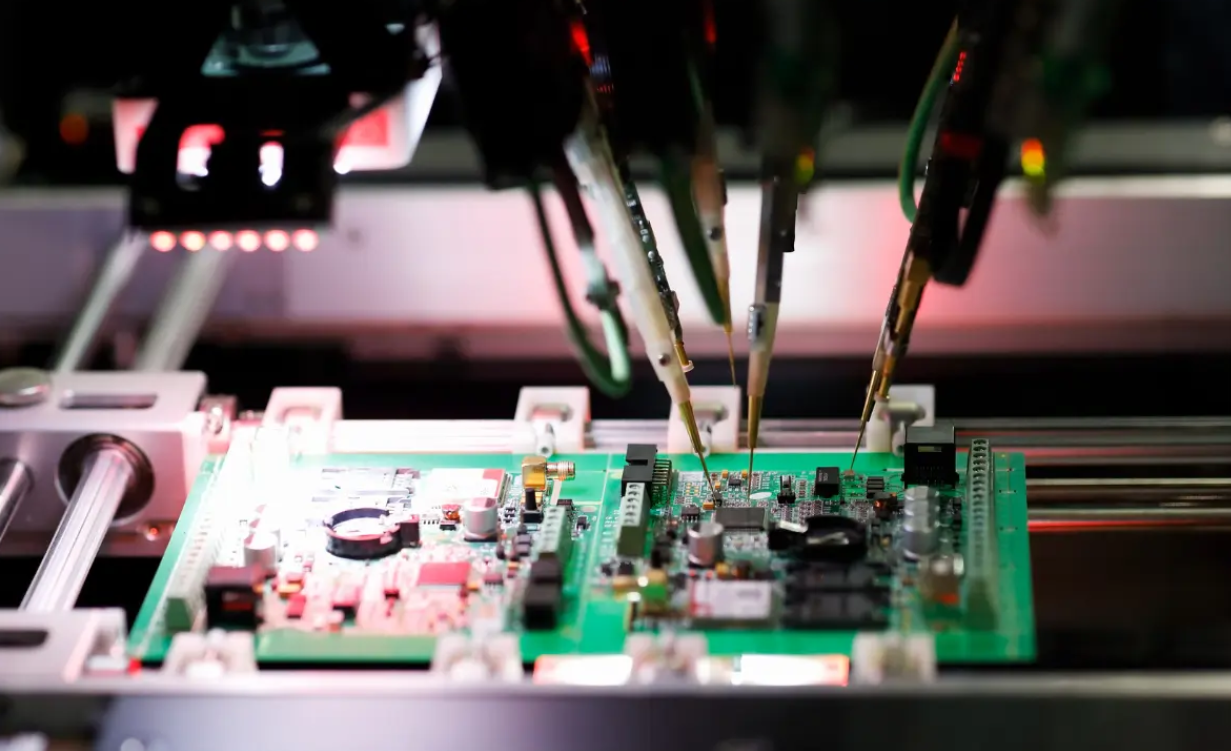

Flying Probe Testing
- FCT (Functional Test) là gì?
Nếu ICT tập trung vào “phần cứng” linh kiện, thì FCT tập trung vào “hành vi” vận hành của sản phẩm sau khi đã được cấp nguồn và nạp Firmware.
- Phân loại: FCT có thể thực hiện ở cấp độ bo mạch (Board-level) hoặc cấp độ hệ thống sau khi lắp ráp hoàn chỉnh (System-level).
- Mục tiêu: * Đảm bảo bo mạch hoạt động đúng logic thiết kế và thông số kỹ thuật.
- Kiểm tra tín hiệu I/O, các giao thức truyền thông (UART, CAN, Ethernet, USB…).
- Kiểm tra các thiết bị ngoại vi như LED, cảm biến, Relay, Motor và màn hình hiển thị.
- Vị trí của ICT/FCT trong dây chuyền sản xuất
ICT phát hiện lỗi sớm để tránh lãng phí, trong khi FCT đảm bảo sản phẩm hoạt động hoàn hảo trước khi đến tay người tiêu dùng.
| Công đoạn | Hoạt động | Ghi chú |
| SMT Line | Dán linh kiện, hàn reflow, AOI | Kiểm tra ngoại quan sơ bộ |
| ICT | Kiểm tra điện trở, điện dung, đoản mạch, trở,… | Sau AOI |
| FCT | Cấp nguồn và test chức năng | Sau ICT |
| Lắp ráp cuối (Final Assembly) | Gắn vỏ và test hệ thống | Trước khi đóng gói |
- Những thách thức khi kiểm tra ICT/FCT thủ công
Việc phụ thuộc vào con người tại các trạm kiểm tra đang bộc lộ nhiều hạn chế:
- Rủi ro hư hỏng: Thao tác tay dễ gây cong vênh PCB, trầy xước hoặc hư hỏng do tĩnh điện (ESD).
- Năng suất không ổn định: Khó tăng tốc khi sản lượng đột biến và dễ xảy ra sai lệch vị trí gá lắp.
- Thiếu dữ liệu: Khó kiểm soát lỗi hệ thống và đồng bộ dữ liệu với hệ thống quản lý sản xuất MES.
- An toàn lao động: Tiềm ẩn rủi ro khi thao tác thủ công gần nguồn điện DC cao.
- Giải pháp tự động hóa ICT/FCT toàn diện từ Alpha Vina
Alpha Vina mang đến cuộc cách mạng cho công đoạn kiểm tra điện tử bằng việc kết hợp giữa Robot cộng tác AI và hệ thống Vision tiên tiến.

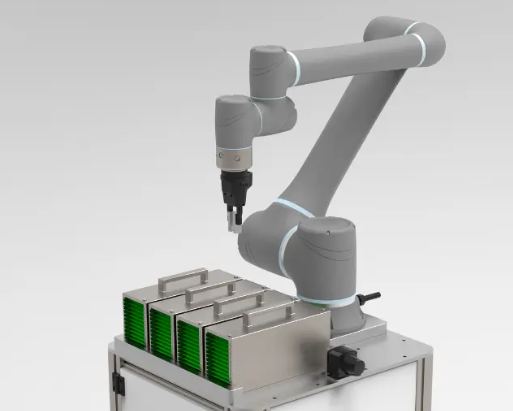

Robot cộng tác (Cobot) tích hợp AI
Robot có khả năng thay thế hoàn toàn công nhân trong các tác vụ:
- Tự động gắp PCB từ khay, đặt chính xác lên Fixture kiểm tra và kích hoạt quy trình.
- Sau khi test, Robot tự động phân loại sản phẩm OK/NG vào các khay riêng biệt.
Hệ thống AI Vision & Robot tự hành (TÍCH HỢP)
- Kiểm tra ngoại quan: Nhờ AI Vision tích hợp, hệ thống có thể đồng thời phát hiện các lỗi hình ảnh mà ICT/FCT truyền thống bỏ qua như: LED sáng sai màu, thiếu linh kiện, hoặc lỗi bề mặt hàn.
- Vận chuyển thông minh: Robot tự hành TÍCH HỢP của Alpha Vina giúp tối ưu hóa luồng di chuyển vật tư giữa các công đoạn, đảm bảo môi trường sản xuất hiện đại và an toàn.
- Lợi thế vượt trội của AI Cobot và Robot tự hành trong quy trình ICT/FCT
Trong bối cảnh sản xuất điện tử hiện đại, việc tự động hóa các trạm kiểm tra ICT (In-Circuit Test) và FCT (Functional Test) không chỉ đơn thuần là thay thế con người, mà là giải pháp để đạt được độ chính xác tuyệt đối và khả năng quản lý dữ liệu thông minh.

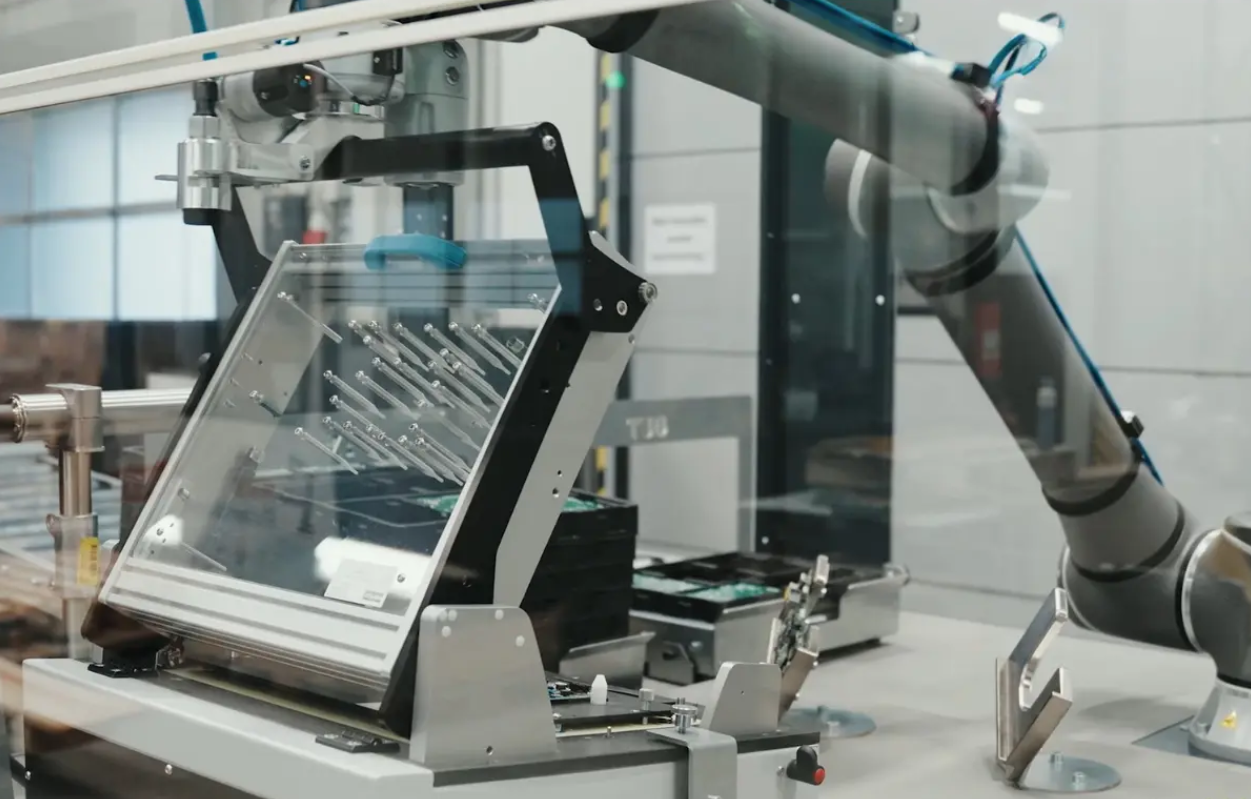

- AI Cobot: Cấp bản mạch chính xác và linh hoạt
Sử dụng Robot cộng tác (Cobot) trong quy trình test mang lại những ưu thế kỹ thuật vượt trội:
- Cấu trúc 6 trục linh hoạt: Robot với 6 khớp nối cho phép tiếp cận Fixture từ nhiều góc độ khác nhau. Điều này giúp đặt PCB chính xác lên Bed-of-nails hoặc bàn test Flying Probe, hạn chế tối đa tình trạng cong bo hay mòn pin test.
- Camera AI tích hợp trực tiếp trên cánh tay: Không cần hệ thống camera rời phức tạp, AI Camera gắn ngay trên robot arm giúp kiểm tra nhanh các lỗi ngoại quan như lệch/thiếu linh kiện, LED sáng sai hoặc Connector cắm chưa đúng.

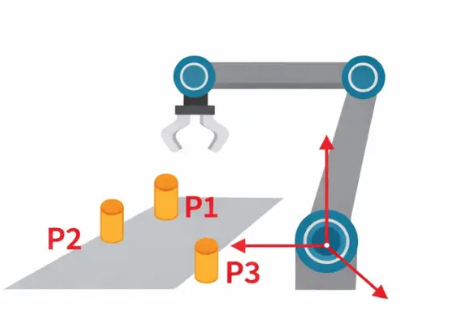

- Thích ứng môi trường thực tế: AI Vision kết hợp giúp Robot tự động hiệu chỉnh quỹ đạo gắp thả ngay cả khi PCB bị xô lệch khỏi khay định vị. Điều này đặc biệt phù hợp với các dây chuyền High-mix Low-volume, cần thay đổi model liên tục và đọc QR code nhanh chóng.
- Hệ thống Vision chất lượng cao: Phân tích nhanh và chuẩn xác
Hệ thống xử lý hình ảnh công nghiệp do Alpha Vina triển khai đóng vai trò là “mắt thần” cho toàn bộ quy trình:
- Kiểm tra tình trạng Fixture: Xác định vị trí gắp đặt và kiểm tra xem các pin test có sạch, tiếp xúc đủ hay không.
- Phân tích chức năng FCT: Tự động phân tích trạng thái của các đầu nối, socket, LED hoặc màn hình hiển thị LCD trong quá trình test chức năng.
- Truy xuất nguồn gốc (Traceability): Ghi nhận dữ liệu hình ảnh theo thời gian thực, đảm bảo mọi sản phẩm đều có lịch sử kiểm tra minh bạch.
- Độ ổn định cao: Nhờ thuật toán kết hợp ánh sáng công nghiệp (Ring light, Coaxial, Diffuse), hệ thống hoạt động bền bỉ ngay cả trong môi trường nhà máy phức tạp.
- Robot tự hành Alpha Vina TÍCH HỢP: Vận chuyển khay PCB tự động
Để tối ưu hóa luồng vận chuyển giữa các khu vực AOI, ICT và FCT, giải pháp Alpha Vina TÍCH HỢP (AMR) là sự lựa chọn hoàn hảo:
- Vận hành liên tục 24/7: Robot tự động sạc tại trạm và tích hợp bộ lưu điện UPS để tránh gián đoạn sản xuất.
- An toàn tuyệt đối: Trang bị hệ thống Lidar và cảm biến siêu âm (Ultrasonic), tự động phát hiện và tránh chướng ngại vật hoặc con người trong nhà máy.
- Linh hoạt và chính xác: Dẫn hướng chính xác đến từng trạm test mà không cần line cố định như băng tải, dễ dàng mở rộng quy mô với nhiều robot cùng hoạt động dưới một trung tâm điều khiển.
KẾT LUẬN
Tự động hóa ICT/FCT là chìa khóa để doanh nghiệp điện tử nâng cao năng suất và khẳng định chất lượng. Alpha Vina tự hào cung cấp giải pháp toàn diện bao gồm:
- AI Cobot: Thao tác thông minh và kiểm tra ngoại quan tích hợp.
- Hệ thống Vision: Xử lý hình ảnh công nghiệp, phát hiện lỗi nhanh chóng.
- Robot tự hành TÍCH HỢP: Vận chuyển PCB tự động, tối ưu luồng vật tư.
Alpha Vina – Thiết kế, chế tạo và lắp đặt giải pháp tự động hóa theo yêu cầu đặc thù của từng nhà máy.
