Mô tả chung

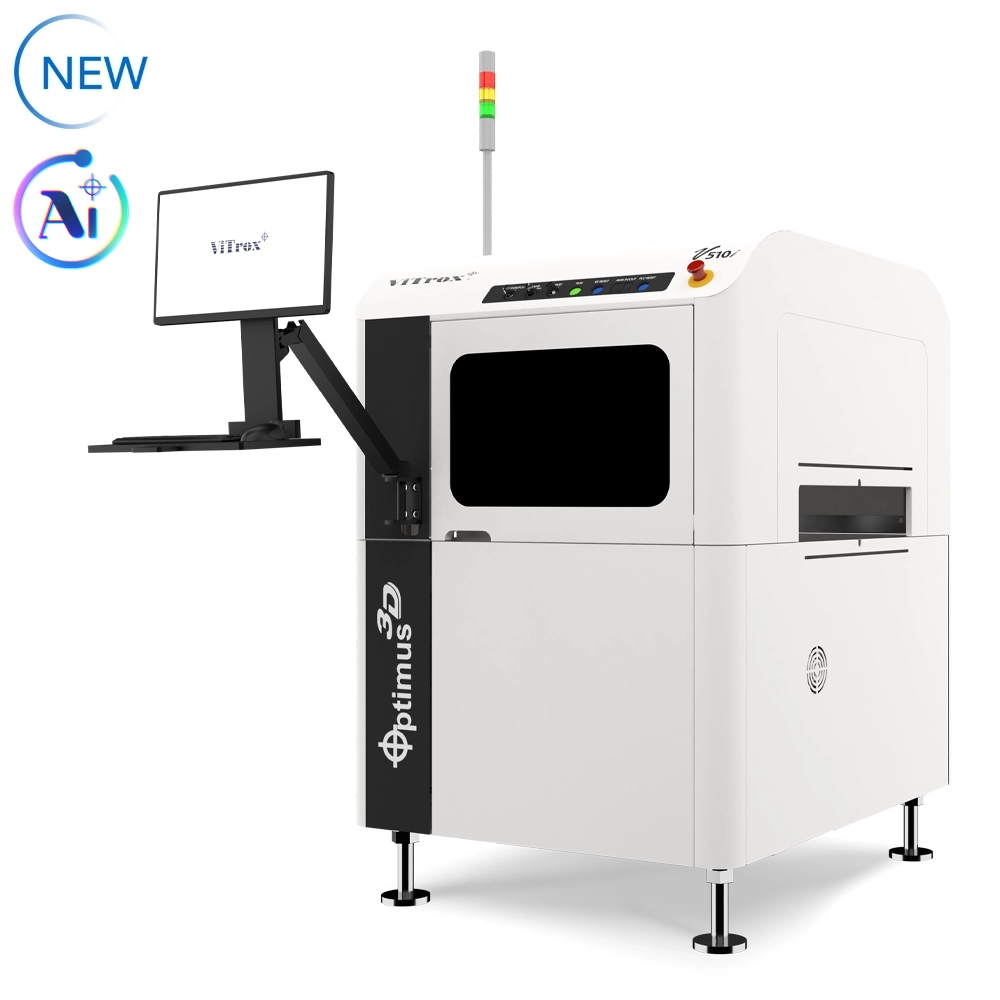

Công nghệ AOI 3D thế hệ tiếp theo của ViTrox V510i Optimus 3D dành cho đóng gói tiên tiến, giải quyết vấn đề kiểm tra đầy thách thức nhờ tính tự động hóa và tính linh hoạt.
Tính năng kỹ thuật
Độ phân giải & tốc độ kiểm tra:
+ Camera 25MP CoaXPress.
+ Độ phân giải: 9μm → 2.5μm.
+ Tốc độ kiểm tra: đến 27.9 cm²/giây (tùy theo độ phân giải).
Công nghệ 3D:
+ Đo thực 3D sử dụng Phase Shift Profilometry (PSP).
Kích thước PCB:
+ Tối đa: 490mm x 510mm
+ Tối thiểu: 50mm x 50mm
+ Độ dày: 0.2mm – 4mm
Trọng lượng PCB: Tối đa 3kg
Khoảng hở:
+ Trên: 35mm
+ Dưới: 70mm
+ Cạnh: 3.5mm
Kích thước máy: 1060mm x 1353mm x 2111mm
Trọng lượng: ~900kg
Nguồn điện: 100–240V, 1 pha
Khí nén: 0.6 Mpa / 85
Đặc điểm nổi bật
1. Hình ảnh kiểm tra 3D độ chính xác cao, tối ưu cho các linh kiện có bề mặt gương và vật liệu phản chiếu
2. Phạm vi kiểm tra độc đáo dành cho các ứng dụng đóng gói tiên tiến (kiểm tra khung chì, chip bán dẫn và dây nối) cũng như các linh kiện có bề mặt gương hoặc phản chiếu
3. Hệ thống vận hành khép kín, đối chiếu dữ liệu theo thời gian thực giữa các giải pháp của ViTrox (từ SPI đến AXI)
4. Kiểm tra bề mặt phản chiếu/mirror/shiny (Lead Frame, Substrate)
5. Phát hiện sai lệch linh kiện: lệch vị trí, vỡ/chíp cạnh, sai hướng, nứt, nhiễm bẩn
6. Kiểm tra die: hiện diện, lệch vị trí, coplanarity, trầy xước, bụi bẩn, nứt vỡ
7. Kiểm tra pad vàng, chân tiếp xúc (Gold Pad/Finger)
– Phát hiện dị vật (Foreign Material)
– Kiểm tra dây nối (Wire Bond):
– Dây thiếu, đứt, võng/lệch
– Nối sai điểm, chập dây, sai kích thước bóng hàn
8. Đo tọa độ chính xác
Ứng dụng
• Bề mặt linh kiện phản chiếu/sáng bóng/gương (khung chì hoặc chất nền)
• Độ lệch linh kiện, sự hiện diện của khuôn, độ lệch khuôn, độ đồng phẳng của khuôn, vết nứt/vết nứt của khuôn, hướng khuôn và các khuyết tật bề mặt khác trên khuôn (vết xước, nhiễm bẩn, v.v.).
• Kiểm tra bề mặt ngón tay/Gold Pad
• Phát hiện vật lạ
• Đo tọa độ
• Kiểm tra mối nối dây: Dây bị thiếu, Dây bị đứt, Dây bị võng/bị dịch chuyển, Liên kết đệm lệch, Đường kính liên kết bi, Dây bị đoản mạch, Liên kết sai
