Mô tả chung

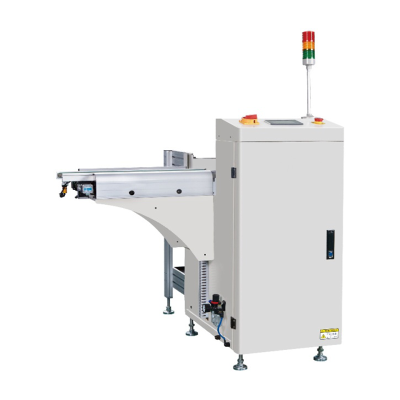

Máy cấp PCB tự động được thiết kế với kết cấu chắc chắn, hệ điều khiển tích hợp hoạt động ổn định và dễ vận hành thông qua nút bấm LED cảm ứng hoặc màn hình cảm ứng. Máy trang bị kẹp khí nén trên và dưới giúp cố định chắc chắn giá đựng, cùng với bộ đẩy có điều chỉnh áp suất nhằm bảo vệ bảng mạch không bị hư hại trong quá trình nạp. Máy hỗ trợ giám sát lỗi liên tục và hoàn toàn tương thích với tiêu chuẩn SMEMA, phù hợp cho dây chuyền SMT tự động hóa.
Tính năng kỹ thuật
- Kích thước PCB: (50 x 50) ~ (350 x 250) mm
- Kích thước máy: 1370 x 770 x 1200 mm
- Kích thước khay chứa: 355 x 320 x 560 mm
- Trọng lượng máy: 130 kg Thời gian cấp PCB: Khoảng 6 giây
- Thời gian thay khay: Khoảng 30 giây
- Nguồn điện: 100–230V, 1 pha, tối đa 300VA
- Áp suất khí: 4–6 Bar
- Chiều cao băng tải: 900±20mm (có thể tùy chỉnh)
- Hướng truyền: Trái sang phải hoặc phải sang trái
- Độ dày PCB: Tối thiểu 0.6mm
- Số khay chứa: Trên: 1; Dưới: 2
- Bước dịch: 10mm, 20mm, 30mm, 40mm
Đặc điểm nổi bật
- Hệ thống điều khiển PLC, màn hình cảm ứng LED.
- Hệ thống hỗ trợ phanh, định vị chính xác, tốc độ cao, năng suất cao.
- Hệ thống bảo vệ mạch điện đa tầng và cảnh báo bằng đèn. Tương thích giao diện SMEMA.
- Tự động cấp/thu PCB, tăng hiệu suất sản xuất.
Ứng dụng
Thích hợp cho các nhà máy sản xuất và lắp ráp PCB
