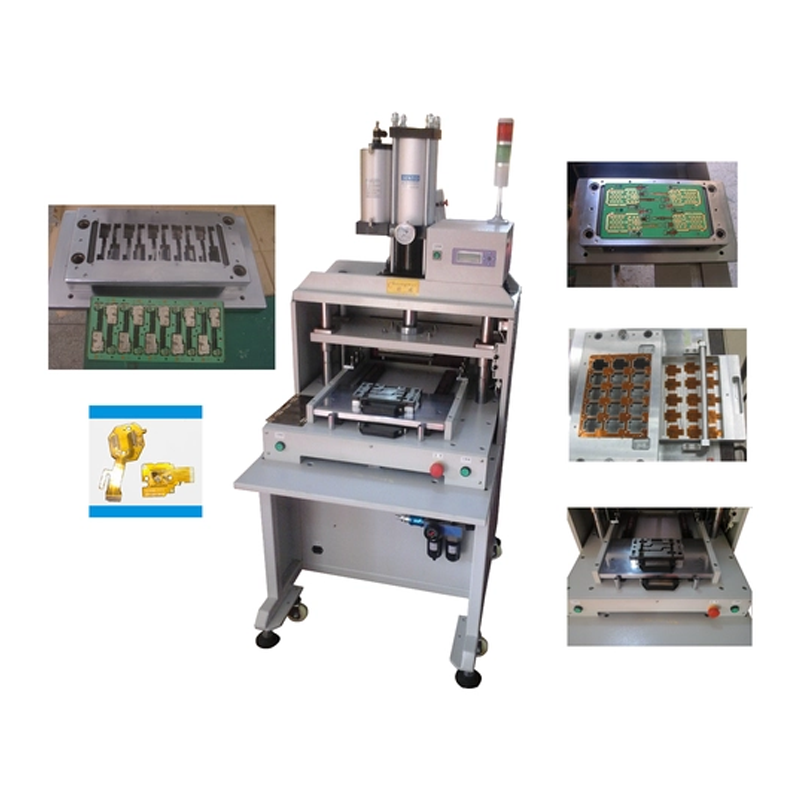

Mô tả chung
- Vận hành khởi động bằng hai công tắc.
- Thiết bị được cấu hình với máng ra sản phẩm và khuôn dưới tự động lấy/đặt, giúp thao tác lấy sản phẩm thuận tiện và an toàn.
- Công tắc dừng khẩn cấp giúp phát hiện sự cố và tắt máy kịp thời.
- Cửa bảo vệ an toàn giúp tránh đặt tay sai vị trí trong quá trình lắp đặt và căn chỉnh khuôn (Khi vận hành bình thường, máy sẽ không hoạt động nếu không có cửa bảo vệ).
- Chức năng cài đặt áp suất an toàn, cảnh báo giới hạn. Tự động đếm số lượng, giới hạn thời gian hoạt động.
- Ứng suất bên trong phát sinh trong quá trình cắt được giảm thiểu tối đa, giúp tránh nứt mối hàn.
- Phù hợp với bo mạch cắt theo đường rãnh (routed board) với sản lượng lớn.
Tính năng kỹ thuật
- Khu vực làm việc: 460 × 300 mm
- Áp suất làm việc: 0.45 – 0.7 Mpa
- Độ chính xác cắt: ±0.05 mm
- Thời gian chu kỳ: 7 – 15 giây
- Lực đột: 8 tấn
- Độ dày PCB/FPC: 0.08 – 3.5 mm
- Vật liệu PCB/FPC: FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
- Chế độ cắt: Đột (Punching)
- Đồ gá đột: Khuôn đột (Die tooling / Mold)
- Tính năng làm việc: Màn hình LCD hiển thị, Tự động ghi lại số lượng sản phẩm đã xử lý, Tự động đột
- Cổng truyền thông: Chuẩn quốc tế
- Ngôn ngữ vận hành: Tiếng Anh
- Hành trình: 50 mm
- Chiều cao khuôn: 170 mm
- Nguồn điện: 380V / 220V
- Cầu chì: 3A
- Kích thước máy: 820 × 740 × 1750 mm
- Trọng lượng máy: 580 kg
Đặc điểm nổi bật
- Tách mạch PCB/FPC bằng khuôn đột, giúp tránh các vết nứt nhỏ do thao tác thủ công gây ra
- Khuôn dập có thể thay thế dễ dàng
- Dễ dàng lắp đặt khuôn dập
- Thuận tiện trong việc đưa PCB vào và lấy ra
- Vận hành đơn giản, có hệ thống bảo vệ an toàn
- Điều khiển bằng xi-lanh khí nén
Máy của chúng tôi được hoàn thiện với độ hoàn thiện tốt theo tiêu chuẩn chất lượng của ngành.
Hệ thống quản lý chất lượng nghiêm ngặt của chúng tôi duy trì hiệu suất và chất lượng tuyệt vời của các sản phẩm của chúng tôi.
Ứng dụng
FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
