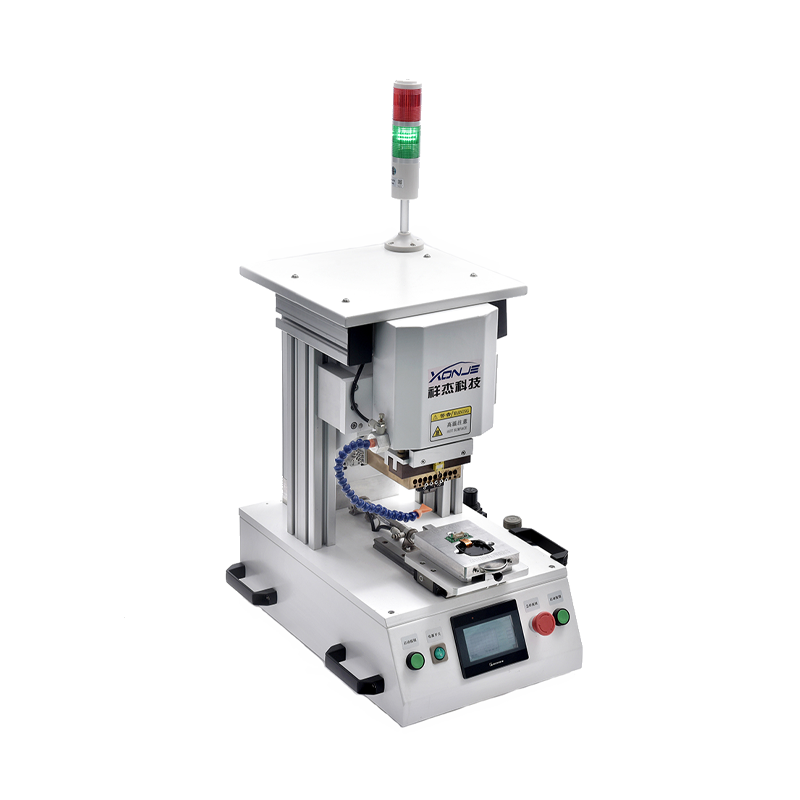

Mô tả chung
- Công nghệ gia nhiệt xung độc đáo cung cấp nhiệt độ đầu hàn nhanh nhất.
- Nhiệt độ hàn có thể lập trình, tốc độ làm nóng và thời gian cho một loạt các sản phẩm.
- Cặp nhiệt điện được gắn gần bề mặt làm việc và đầu đo nhiệt, do đó cung cấp phản hồi chính xác cho việc kiểm soát nhiệt độ.
- Kiểm soát nhiệt độ PID vòng kín với màn hình LED hiển thị rõ ràng.
- Thời gian hàn có thể lập trình và được kích hoạt bởi nhiệt độ.
- Thermode nổi đảm bảo áp lực và truyền nhiệt đồng nhất giữa đầu đo nhiệt và các bộ phận cần nối.
- Công tắc áp suất có thể lập trình với màn hình LCD để kiểm soát lực chính xác.
- Hệ thống camera CCD với ống kính phóng đại có thể được trang bị để định vị chính xác cho các kết nối có khoảng cách nhỏ.
Tính năng kỹ thuật
- Kích thước máy: 500 × 500 × 600mm
- Khu vực làm việc: Tối đa 200 * 170mm
- Trọng lượng máy: 62kg
- Áp suất không khí làm việc: 0,6-0,8Mpa
- Kích thước đầu gia nhiệt: Tối đa 40 * 3mm
- Độ chính xác hàn: 0,2mm
- Thời gian ép: 1 ~ 99,9 giây
- Cài đặt nhiệt độ: RT ~ 500 ℃ dung sai ± 5 ℃
- Áp lực hàn: 1 ~ 20kg
- Môi trường làm việc: 10-60 ℃, 40% -95%
- Nguồn cấp: AC220V ± 10% 50HZ, 2200W
- Kiểu cân chỉnh: CCD + Màn hình LCD
- Chế độ cấp mẫu: Thủ công
- Bệ quay: điều khiển xi lanh, Dung sai <0,02mm
Đặc điểm nổi bật
- Hàn đồng nhất
- Không hàn sai, hàn lỗi và hàn thiếu
- Cải thiện chất lượng hàn
Ứng dụng
Hàn TAB, TCP uốn cong lên FPC, FFC lên PCB rắn uốn cong.
