Mô tả chung

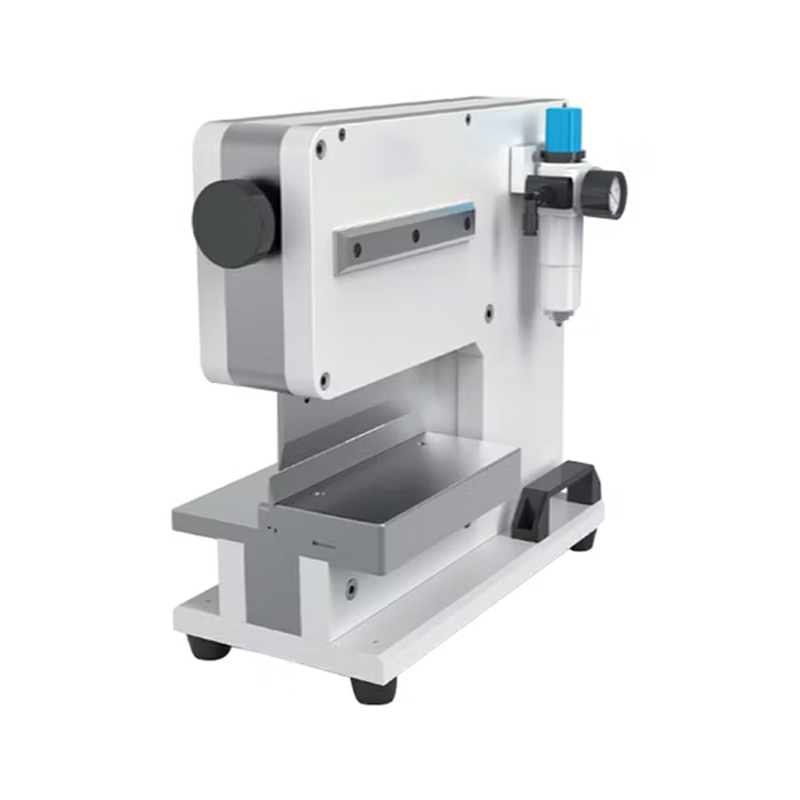

Máy sử dụng thiết kế khí nén – điện hiện đại, nhẹ, hiệu quả, cho phép cắt bo chỉ trong một lần mà không tạo ứng suất, lý tưởng cho bo mỏng và linh kiện SMD chính xác.
Khác với dao tròn truyền thống, máy dùng dao cắt hình nêm để cắt thẳng, giúp giảm cong vênh và vi nứt, bảo vệ tối ưu cho các linh kiện nhạy cảm như tụ điện, SMD, đồng thời hạn chế rủi ro lỗi trong sản xuất.
Tính năng kỹ thuật
- Kích thước máy: 720x300x440mm / 520x300x440mm / 500x300x440mm
- Chiều dài cắt tối đa: 330mm / 200mm / 130mm
- Vật liệu: PCB: FR4, MCPCB, CEM, Bo mạch đồng
- Áp suất khí: 0.4–0.7MPa
- Độ dày PCB: 0.3–3.5mm
- Điện áp: 110/220V
- Trọng lượng máy: 130kg / 100kg / 80kg
Đặc điểm nổi bật
- Thiết kế giữa khí nén và điện, cắt bằng dao thẳng đôi, phù hợp để tách bảng mạch SMD và bo mạch nhôm chính xác.
- Hoạt động êm ái, phù hợp với mọi độ dày PCB, hành trình cắt bo nhỏ hơn 2mm, không gây lo ngại về an toàn khi vận hành.
- Giảm ứng suất bên trong sinh ra khi cắt bo xuống dưới 180μST để tránh nứt mối hàn và bảo vệ các linh kiện chính xác.
- Cắt sát mép rãnh chữ V, phần có chiều rộng 0.3mm và chiều cao 50mm.
- Lưỡi dao có thể được mài lại.
- Ứng suất khi cắt nhỏ hơn 500μE.
Ứng dụng
PCB: FR4, MCPCB, CEM, Bo mạch đồng
