Mô tả chung

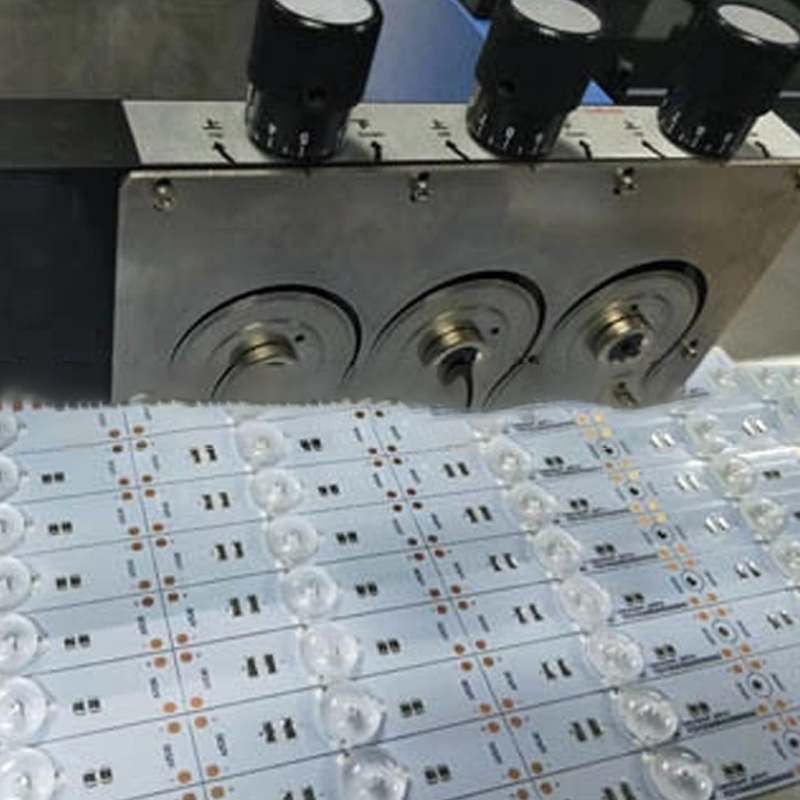

Máy cắt PCB LED được thiết kế nhằm giảm ứng suất lên bo mạch và tránh hư hại linh kiện. Ba cặp lưỡi cắt vát chính xác giúp bo mạch không bị uốn cong hay biến dạng trong quá trình tách.
Khoảng cách giữa các lưỡi dao tròn phía trên có thể điều chỉnh chính xác, giúp giảm lực tác động lên đường cắt và tăng tuổi thọ dao. Hệ thống dẫn hướng cũng có thể điều chỉnh theo chiều dọc để phù hợp với nhiều loại bo LED khác nhau.
Tính năng kỹ thuật
- Kích thước máy: 400 × 400 × 330 mm
- Kích thước bệ đỡ: 2400 × 300 × 200 mm
- Chiều dài cắt tối đa: Không giới hạn
- Vật liệu PCB: FR4, MCPCB, bo mạch đồng
- Tốc độ cắt: 0 – 500 mm/s
- Độ dày PCB: 0.6 – 3 mm
- Nguồn điện: 220V / 110V
- Trọng lượng máy: 44 kg
- Kích thước thùng gỗ: 116 × 67 × 58 cm
- Trọng lượng tổng (cả thùng): 76 kg
Đặc điểm nổi bật
- Dễ vận hành, tốc độ cắt cao và có thể điều chỉnh linh hoạt.
- Ba bộ lưỡi dao phối hợp theo đường thẳng, phân tán lực cắt, giảm cong vênh.
- Định vị chính xác, cắt mượt cả với đường rãnh V-score nông.
- Lưỡi dao thép tốc độ cao nhập khẩu, bền bỉ, tuổi thọ 6–36 tháng, có thể mài lại.
- Thang đo chính xác giúp dễ dàng điều chỉnh độ sâu cắt; lưỡi dao có thể tùy chỉnh theo yêu cầu.
- Cắt được bo mạch mỏng tới 0,024”, tách chuẩn với khoảng cách chỉ 0,02” so với đường kẻ.
- Không giới hạn chiều dài bảng.
- Tương thích cả bo FR4 và nhôm (Aluminum PCB).
- Chỉ cho phép đặt đúng bảng vào máy, tránh nhầm lẫn khi vận hành.
Ứng dụng
FR4, MCPCB, Bảng đồng, FR1, CEM1, CEM3
