Mô tả chung

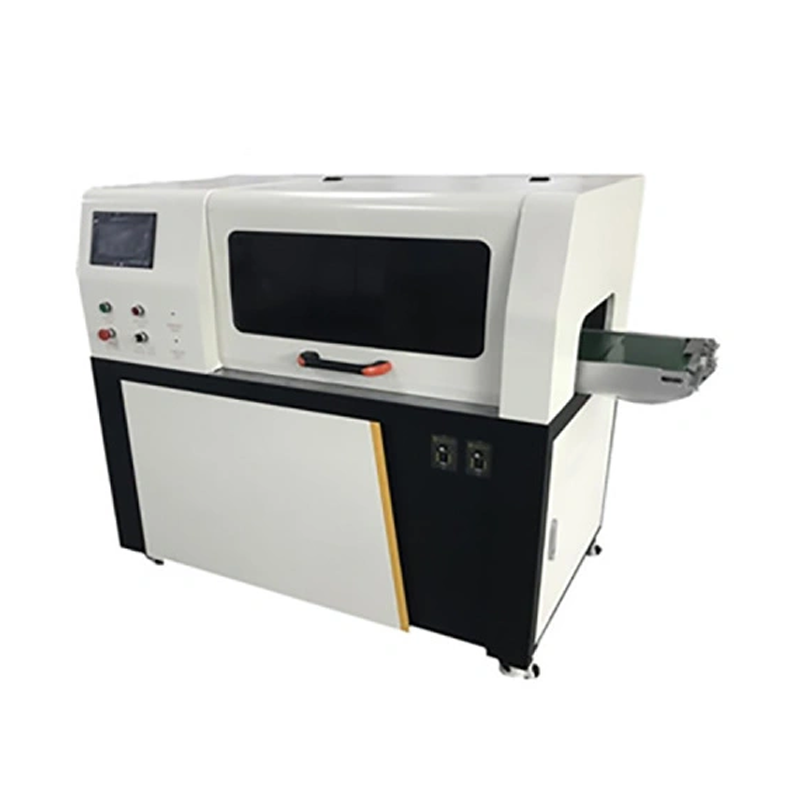

Thiết bị cắt PCB hoàn toàn tự động, hoạt động theo dạng dây chuyền và có thể kết nối với máy cấp bo (PCB Loader). Sử dụng lưỡi cưa quay tốc độ cao và chạy theo chương trình cài đặt sẵn, máy thực hiện cắt, định vị và hút bụi hoàn toàn tự động.
Vận hành trên nền tảng Windows 7, máy hỗ trợ lập trình trực quan bằng hình ảnh, tích hợp camera độ phân giải cao và tự động căn chỉnh điểm mark, đảm bảo đường cắt chính xác, hiệu suất cao và chất lượng ổn định.
Tính năng kỹ thuật
Thông số phần cứng
- Vùng làm việc: 250x200mm, trục Z từ 0–80mm
- CCD: 540
- Trục chính (Spindle): Tùy chọn SycoTec hoặc thương hiệu Trung Quốc
- Trục vít, thanh trượt, mô-đun: Thương hiệu Trung Quốc
- Động cơ servo: Panasonic
- Thiết bị khử tĩnh điện: ADK-801
- Máy tính: Loại công nghiệp
- Thẻ điều khiển chuyển động: PI9074
- Màn hình: 17 inch
- Hệ điều hành: Windows 10
- Tốc độ trục chính: 40.000–60.000 vòng/phút
- Tốc độ di chuyển trục XYZ: XY: 800mm/s, Z: 300mm/s
- Tốc độ cắt: 0–80mm/s
- Độ chính xác cắt: ±0.05mm
- Công suất tổng thể: 5KW
- Bàn làm việc: Khay xoay, có thể cắt theo hai hướng
- Hệ thống làm mát trục chính: Làm mát bằng khí
- Công suất máy hút bụi: 3.5KW – 380V, 3 pha (tùy chọn hút bụi phía trên và dưới)
- Áp suất khí: 0.5–0.7MPa
- Độ ồn: <80 dB
- Thiết bị an toàn: Cửa bảo vệ và cảm biến
- Chế độ vận hành: Tích hợp dây chuyền (inline)
- Nạp PCB: Băng tải cấp liệu có thể điều chỉnh
- Chẩn đoán lỗi tự động và chế độ bảo trì
- Có chức năng tự chẩn đoán
- Hiển thị lỗi thời gian thực
- Truy vấn trực quan trạng thái từng cổng IO để xử lý sự cố
- Hỗ trợ kỹ thuật và đào tạo
- Hướng dẫn vận hành thiết bị, lập trình, bảo trì phần cứng
- Hệ thống nhận diện hình ảnh: Hệ thống định vị và hiệu chỉnh bằng CCD
- Chiều cao điều chỉnh: 50–70mm
- Đèn cảnh báo: Đèn ba màu
- Vỏ bảo vệ vùng làm việc: Chế độ bảo vệ mù toàn diện sáu mặt
- Kích thước máy: 1000(Dài) x 1010(Rộng) x 1860(Cao) mm
- Trọng lượng: Khoảng 1000kg
Thông số phần mềm
- Quản lý bản quyền phần mềm: Bảo vệ bằng mật khẩu
- Lập trình: Giao diện trực quan, hiển thị đường cắt, mô phỏng động
- Chức năng hiệu chuẩn tự động: Hiệu chuẩn điểm đánh dấu (Mark Point) tự động
- Chế độ lập trình: Trực tuyến
- Chức năng chỉnh sửa: Đường thẳng
- Lưu trữ chương trình: Lưu trữ theo vị trí do người dùng chọn
- Bù đường kính dao: Hỗ trợ nhiều phương pháp bù
- Phát hiện dao: Có, tự động báo lỗi và dừng khi gãy dao
- Phát hiện quá nhiệt động cơ: Có bảo vệ quá tải, quá nhiệt, điện áp thấp
- Phát hiện quá tải servo: Phát hiện quá tải, điện áp thấp và trạng thái đường truyền
- Theo dõi tuổi thọ trục chính: Tự động
- Đếm số lượng: Có
- Ghi nhật ký lỗi máy: Ghi nhớ tự động tất cả các cảnh báo
- Độ chính xác định vị trục: 0.01mm
- Độ chính xác cắt: ±0.05mm
- Quét mã vạch: Tùy chọn
Đặc điểm nổi bật
- Có thể thực hiện tách theo biên dạng cả ngang và dọc
- Bộ dao có thể thay thế nhanh chóng
- Có thể kết nối với máy cấp và thu PCB để thực hiện dây chuyền sản xuất tự động hoàn toàn.
- Dễ vận hành, chỉ cần đào tạo cơ bản.
- Thiết kế dao mới độc quyền, giúp tăng tuổi thọ dao lên 1.5–2 lần
- An toàn: Trang bị cảm biến để đảm bảo quá trình sản xuất an toàn
Ứng dụng
FR4 & MCPCB
