Mô tả chung

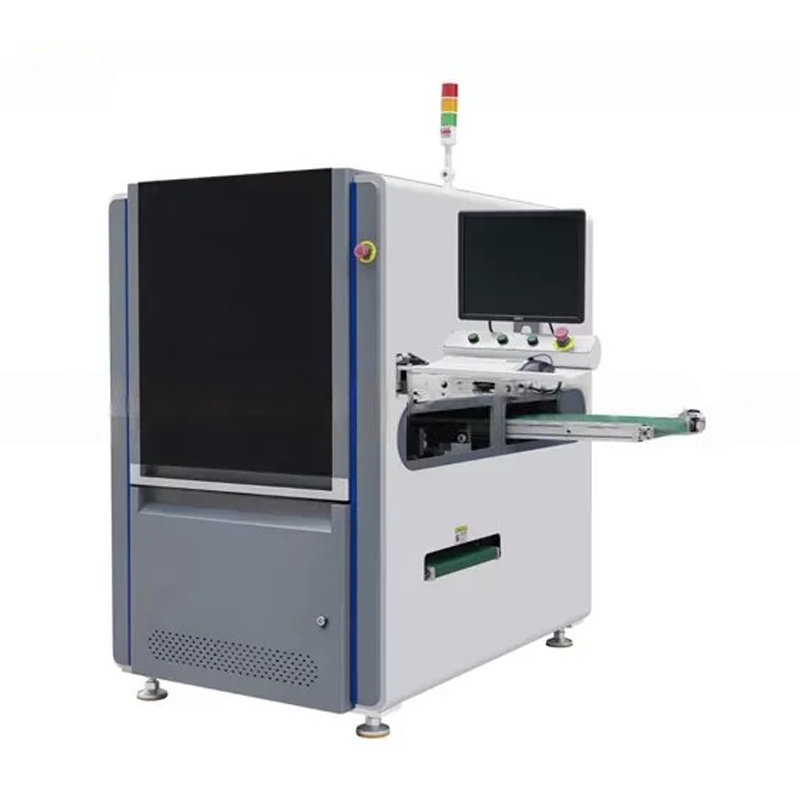

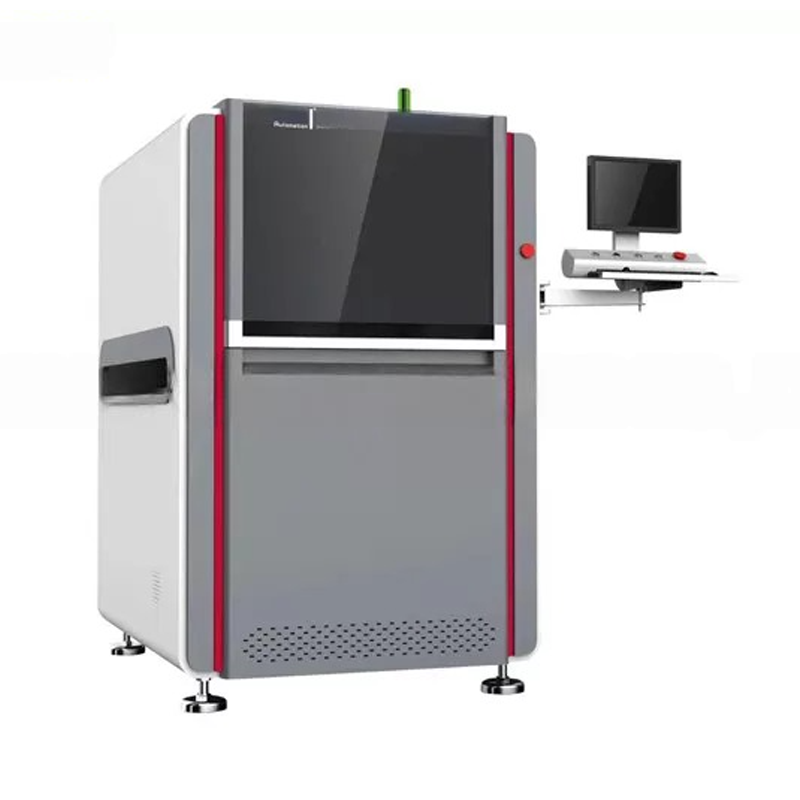

Máy cắt PCB inline router là hệ thống tự động hoàn toàn, tích hợp bộ cấp và bộ gắp, phù hợp cho dây chuyền kiểm tra ATE. Với trục chính tốc độ cao và thiết kế giảm lực tác động, máy đảm bảo đường cắt chính xác, sạch sẽ và ổn định – lý tưởng cho môi trường sản xuất hiện đại, khối lượng lớn.
Tính năng kỹ thuật
- Kích thước máy: 1060(Dài) x 1356(Rộng) x 1570(Cao) mm
- Trọng lượng máy: Xấp xỉ 1000kg
- Kích thước PCB tối đa: 350 x 350mm (tiêu chuẩn)
- Độ dày PCB: 0.4 – 6mm
- Chiều cao truyền tải: 900 ± 50mm
- Hướng truyền tải: Từ trái sang phải
- Tốc độ truyền tải: 1500mm/s
- Chế độ cấp liệu: Đường ray dẫn hướng phân đoạn
- Điều chỉnh chiều rộng ray: Tự động
- Tín hiệu giao tiếp: SMEMA
- Định vị PCB: Kẹp bằng ray dẫn hướng trên và dưới
- Hệ thống gắp PCB: Kẹp xoay 360 độ + Đầu hút chân không
- Trục cắt: SycoTec 60000 vòng/phút (tiêu chuẩn)
- Hệ thống làm mát: Tự làm mát
- Thay dao tự động: Có
- Kiểm tra gãy dao: Có
- Độ chính xác cắt: ±0.01mm
- Mũi router sử dụng: Đường kính 0.8 – 3.0mm, xoay phải
- Độ chính xác lặp lại: ±0.02mm
- Tốc độ di chuyển tọa độ: 1000mm/s
- Chế độ thu bảng sau khi cắt: Băng tải chống tĩnh điện (ESD)
- Phương thức thu gom phế liệu: Đường dẫn thải
- Lập trình thao tác: Nhập file Gerber / Chỉnh sửa chương trình bằng hình ảnh
- Áp suất khí yêu cầu: 5 – 8 kg/cm²
- Nguồn điện: AC380V, 50/60Hz, 3KW
Đặc điểm nổi bật
- Tích hợp dây chuyền sản xuất: Thiết kế để kết nối trực tiếp với dây chuyền lắp ráp tự động, cho phép tách PCB liên tục và hiệu quả.
- Độ chính xác cao
- Đa dạng chế độ cắt
- Thay dao tự động
- Hệ thống giám giác: Định vị và kiểm tra chính xác đường cắt qua camera.
- Đảm bảo PCB được căn chỉnh chính xác khi di chuyển qua khu vực cắt.
- Giao diện điều khiển thân thiện: Cho phép điều chỉnh, theo dõi cắt theo thời gian thực.
- Trang bị cảm biến, nút dừng khẩn cấp và khóa an toàn.
- Phù hợp nhiều loại thiết kế PCB khác nhau.
- Cắt chính xác giúp tiết kiệm vật liệu.
Ứng dụng
FR4, Nhôm
