Mô tả chung

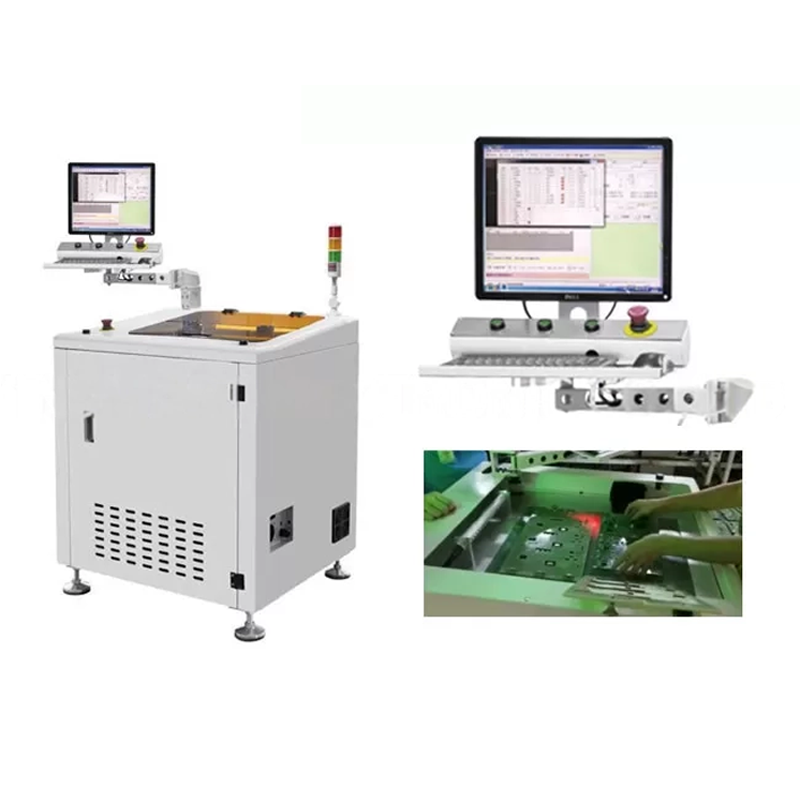

Máy cắt PCB là thiết bị sử dụng dao phay tốc độ cao để tách các bảng mạch PCB đa kết nối theo đường cắt đã được lập trình trước. Máy có thể thay thế thao tác thủ công hoặc cắt bằng dao cắt C, giúp nâng cao chất lượng sản phẩm và giảm tỷ lệ hư hỏng.
Máy được trang bị hệ điều hành mới nhất với giao diện người – máy thân thiện. Đường cắt có thể được chỉnh sửa bằng hệ thống CCD độ phân giải cao, hỗ trợ lập trình và hiệu chỉnh từng bước một cách dễ dàng.
Sử dụng bàn xoay làm thiết bị tải và dỡ PCB, giúp giảm thời gian chờ của máy và đạt được hiệu suất sản xuất cao.
Tính năng kỹ thuật
- Kích thước máy: 850 (Dài) x 750 (Rộng) x 1455 (Cao) mm
- Điện áp hoạt động: 380V / 50Hz, công suất 2.5KW
- Kích thước PCB tối đa: 410 x 460 mm (bàn đơn), 260 x 310 mm (bàn đôi)
- Độ dày PCB: 0.4 – 6 mm
- Chế độ cấp PCB: Thủ công (Manual)
- Định vị PCB: Đồ gá tùy chỉnh
- Lập trình: Lập trình bằng hình ảnh (Vision teaching), hỗ trợ lập trình nội tuyến (inline)
- Trục chính cắt: (Spindle) SycoTec – 60,000 vòng/phút (chuẩn)
- Phương thức làm mát: Tự làm mát
- Phương thức hút bụi: Hút bụi từ phía dưới
- Tốc độ cắt: 1 – 100 mm/s
- Độ chính xác cắt: ± 0.01 mm
- Dao cắt Đường kính: 0.8 – 3.0 mm, quay phải
- Độ lặp lại: ± 0.02 mm
- Hệ điều khiển: Máy tính công nghiệp (Industrial PC)
- Trục chính: SycoTec 4015HY – nhập khẩu từ Đức
- Điều khiển chuyển động: Bo mạch điều khiển chuyển động 4 trục
- Vít me: Vít me mài chính xác C5
- Camera: Camera Đức – ảnh xám, công suất 40W
- Màn hình: LCD 17 inch
Đặc điểm nổi bật
- Camera CCD độ phân giải cao hỗ trợ phóng đại, mô phỏng và chỉnh sửa chương trình chính xác.
- Theo dõi tuổi thọ dao cắt, tự động điều chỉnh vị trí cắt để kéo dài thời gian sử dụng dao phay.

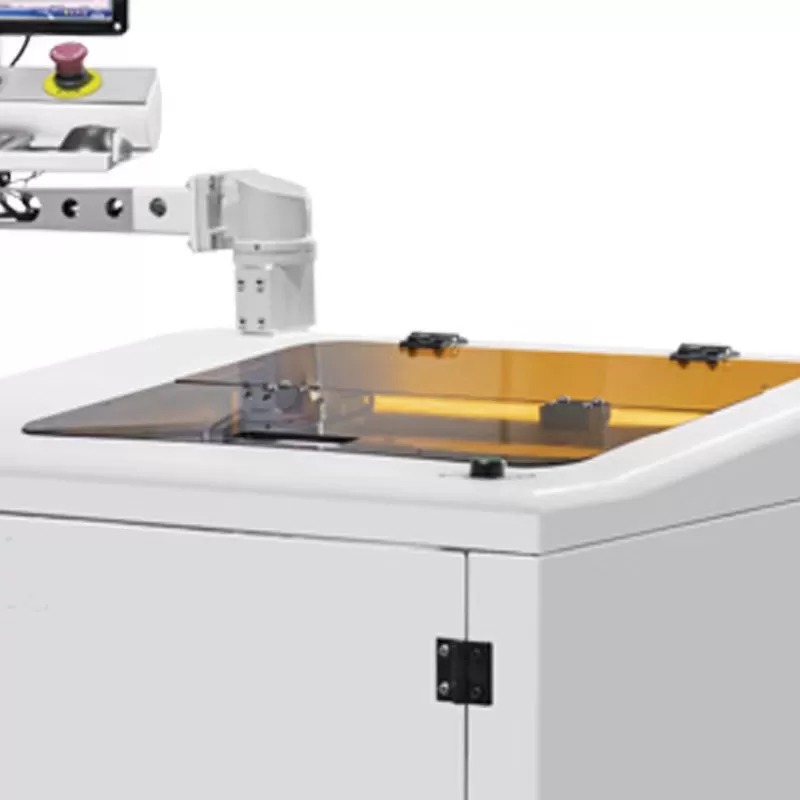

- Cửa an toàn trong suốt, tự động dừng khi mở để đảm bảo an toàn cho người vận hành.
- Định vị mark tự động, hiển thị đường chạy dao, tự lấy nét để nâng cao độ chính xác cắt.
- Hỗ trợ chạy 3 chương trình khác nhau trên cùng một đồ gá, đảm bảo độ chính xác vị trí cắt.
- Hệ thống hút bụi mạnh mẽ, sử dụng quạt nhập khẩu, vận hành êm và hiệu quả.
- Bàn làm việc luân phiên trái – phải, giảm thiểu thời gian chờ, nâng cao năng suất.
- Toàn bộ máy đều chạy điện, đảm bảo độ ổn định cao hơn so với bàn khí nén truyền thống.
