Mô tả chung

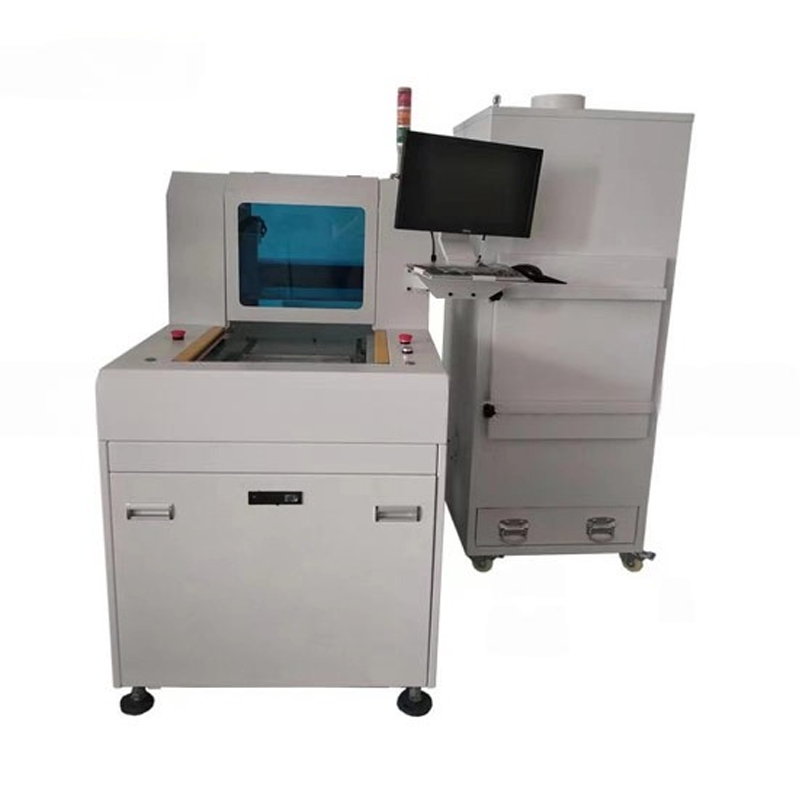

Máy Cắt PCB Tự Động CNC Chính Xác Với Hệ Thống CCD và Camera
Tính năng kỹ thuật
Thông số kỹ thuật máy:
- Kích thước máy: 613 x 700 x 1600 mm
- Trọng lượng máy: 300 kg
- Hệ thống định vị: CCD và đồ gá
- Hệ thống điều khiển: Động cơ servo AC
- Nguồn điện: 220V
- Chế độ hút bụi: Hút phía trên và dưới
- Vùng làm việc: 310 x 360 mm
- Tốc độ trục chính: 60.000 vòng/phút
- Tốc độ cắt: 0–100 mm/s
- Độ lặp lại: ±0.02 mm
- Cửa bảo vệ: Thủ công
Thôg số máy hút bụi:
- Kiểu lọc: Dạng hộp đứng
- Công suất: AC 380V 50Hz, 2.2KW, 3HP
- Kích thước: 730 x 640 x 1700 mm
- Trọng lượng: 100 kg
- Độ ồn: <75 dB
- Đường kính ống xả: 6 inch / 8 inch
Đặc điểm nổi bật
- Tốc độ cắt lên tới 100 mm/s, tốc độ định vị 500 mm/s.
- Hệ thống cắt liên tục không bị gián đoạn trong khi nạp và tháo bảng mạch.
- Hệ thống trục quay có thể giúp tăng tốc/giảm tốc nhanh, rút ngắn thời gian đồng bộ và đảm bảo độ chính xác cao.
- Sử dụng phần cứng chất lượng cao đảm bảo độ cứng bền và hiệu suất cao.
- Tất cả trục vít dẫn hướng được bọc kín để ngăn bụi bẩn, tăng tuổi thọ và hiệu suất của hệ thống trục.
- Điều khiển hoàn toàn bằng điện, không cần khí nén
- Độ ổn định cao, dễ bảo trì
- Vận hành đơn giản, thời gian thay đổi sản phẩm ngắn
- Thiết kế phù hợp với các bảng mạch PCBA nhỏ và vừa
- Bàn làm việc xoay tiện lợi
Ứng dụng
Máy cắt PCB tự động được ứng dụng rộng rãi trong nhiều ngành công nghiệp như: đèn LED, điện thoại di động, nguồn điện, điện tử ô tô, thiết bị y tế, v.v.
Máy phù hợp để cắt các bảng FR4 và MCPCB được kết nối bằng lỗ dập (stamp hole).
