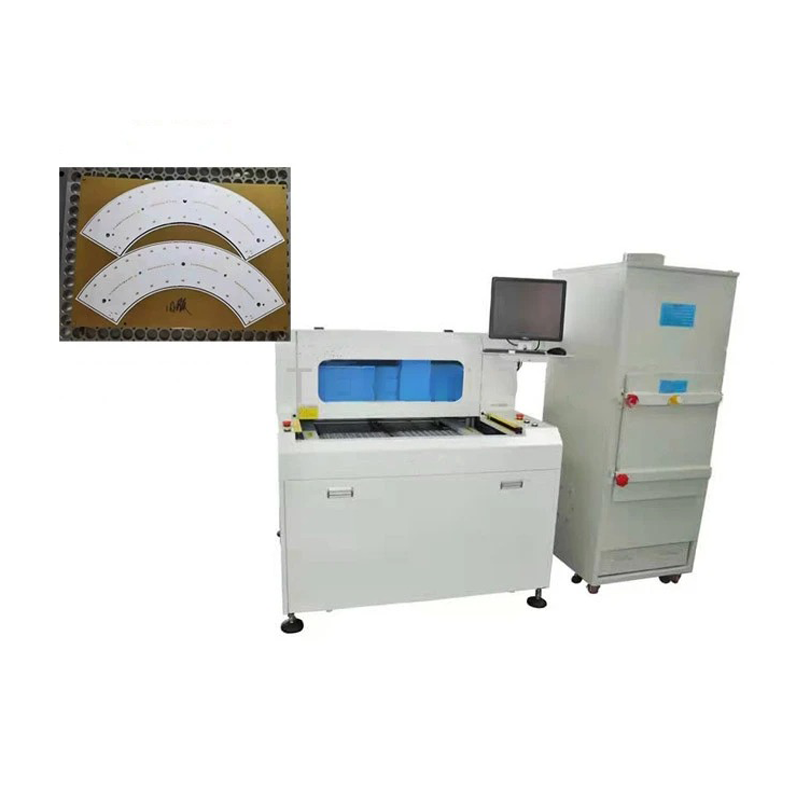

Mô tả chung
Máy cắt router PCB giúp nâng cao chất lượng sản phẩm nhờ giảm ứng suất trong quá trình cắt, đồng thời hạn chế tối đa nguy cơ hư hỏng linh kiện.
Thiết bị hỗ trợ nhiều dạng đường cắt như đường thẳng, cung tròn và hình tròn, giúp giảm đáng kể các giới hạn trong thiết kế PCB.
Vận hành đơn giản, dễ dàng chuyển đổi giữa các model thông qua lập trình và thay thế đồ gá. Đặc biệt, máy đạt độ chính xác cắt cao tới ±0.01mm, đáp ứng linh hoạt các yêu cầu kỹ thuật trong sản xuất hiện đại.
Tính năng kỹ thuật
- Kích thước (Rộng * Dài * Cao): 1150mm * 1250mm * 1325mm
- Trọng lượng: 750KG
- Chiều cao thao tác: 60~110mm
- Loại động cơ: Dòng JiaBao
- Độ lặp lại định vị: 0.001mm
- Phạm vi hoạt động trục (tối đa): 870mm * 450mm * 50mm
- Cố định PCB: Chuẩn hoặc tùy chỉnh
- Nạp/tháo PCB: Thủ công
- Kích thước PCB (tối đa): 350 * 400mm
- Độ dày PCB (tối đa): 5mm
- Gá cứng: Chế tạo theo yêu cầu
- Cố định gá: Cơ khí
- Công suất: 40W
- Tốc độ quay: 60.000 vòng/phút
- Bảo vệ: Tự bảo vệ / làm mát bằng gió
- Thay dao: Chuyên dụng
- Tốc độ cắt (tối đa): 100mm/s
- Tốc độ di chuyển (tối đa): 3000mm/s
- Độ chính xác cắt: 0.01mm
- Công suất hút: 3.5KW AC 380V
- Đường ống hút: Có
- Nguồn điện: 2.0KW AC 380V
- Nguồn khí: 4–6KG/cm²
- Chỉnh sửa chương trình: Inline
- Chức năng chỉnh sửa: Đường thẳng, cung tròn, hình tròn, đường cong chữ U
- Lưu trữ chương trình: Ổ cứng HDD
- Hệ thống thị giác: CCD màu SONE
- Bù dao phay: Tự động
- Cài đặt hút bụi: Tự động
- Đèn chỉ thị: Báo trạng thái máy
- Kiểm tra dao: Tự động phát hiện tuổi thọ và thời gian sử dụng dao
- Chức năng: Bảo vệ quá nhiệt, quá tải, điện áp thấp
- Kiểm tra quá tải: Có kiểm tra đường dây và bảo vệ điện áp thấp
- Tuổi thọ dao: Tự động phát hiện
- Thống kê dữ liệu: Đếm mẫu tách, số lượng tách, nhiều phương pháp thống kê
- Ghi lỗi: Phần mềm tự động ghi lại tất cả cảnh báo của máy
- Độ chính xác trục: 0.001mm
- Độ chính xác cắt: 0.1mm
- Bảo vệ khu vực làm việc: Che chắn kín 4 mặt
- Cảm biến cửa: Cảm biến cửa trước và sau (tùy chọn)
Đặc điểm nổi bật
1. Hình ảnh phóng đại X10:
- Camera CCD với khả năng phóng đại gấp 10 lần giúp dễ dàng quan sát chi tiết khi lập trình.
- Tăng độ chính xác khi thiết lập các điểm cắt trên bo mạch (PCB).

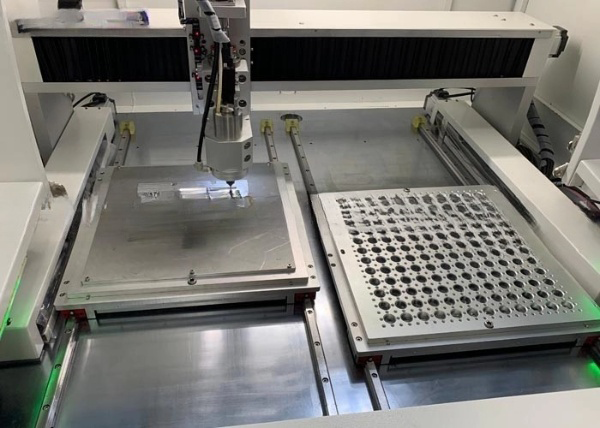

2. Cơ cấu hai bàn trượt (Dual Sliding Tables):
- Cho phép chuyển động vào/ra đồng thời giữa hai bàn gá.
- Giúp giảm thời gian thao tác (tack time).
3. Hệ thống bù lệch điểm MARK tự động (AUTO MARK Offset):
- Hình ảnh từ CCD có thể kiểm tra và mô phỏng đường đi của dao trước khi cắt.
- Giảm thiểu rủi ro và sai sót không cần thiết.
4. Hệ thống kiểm tra và cảnh báo tuổi thọ dao phay:
- Máy theo dõi chiều dài đường cắt của dao (đến 120 mét) và cảnh báo người vận hành khi đến thời điểm thay dao.
- Dao phay được sử dụng theo từng đoạn để tăng độ bền:
- 2mm đầu dùng cho điểm cắt đầu tiên,
- 2mm giữa dùng cho điểm thứ hai,
- 2mm cuối dùng cho điểm thứ ba.
Ứng dụng
- Sản xuất đèn LED, thiết bị điện công suất cao
- Gia công bo mạch kim loại (MCPCB) trong các ngành công nghiệp chiếu sáng, ô tô, điện tử công nghiệp
- FR4, Nhôm
