Mô tả chung

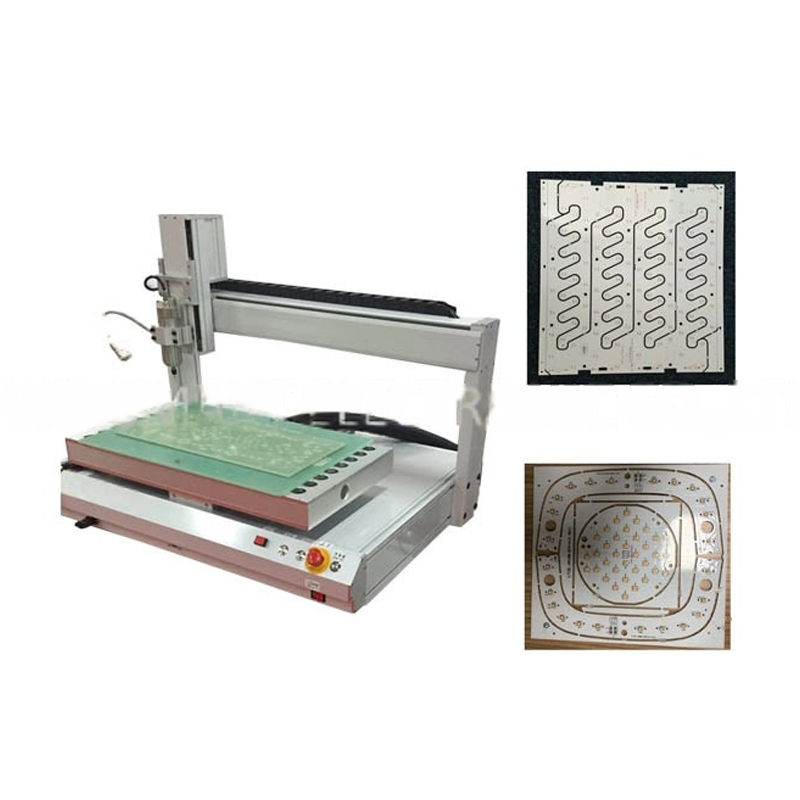

Máy cắt PCB loại để bàn được thiết kế nhỏ gọn. Trang bị trục chính chất lượng cao cùng hệ thống hút bụi bên trong.
Sử dụng phương pháp cắt bằng dao phay (milling cutter), máy không chỉ phù hợp với các loại bo mạch tiêu chuẩn mà còn xử lý tốt cả bo mạch nhôm (Aluminum PCB). Máy hỗ trợ nhiều loại dao với đường kính khác nhau, giúp xử lý linh hoạt nhiều kích thước và dạng cắt khác nhau.
Đặc biệt, hệ thống đồ gá được thiết kế tùy chỉnh theo từng sản phẩm, giúp cố định chắc chắn PCB, bảo vệ linh kiện khỏi va đập và rung lắc trong quá trình cắt – đảm bảo đường cắt chính xác, mượt mà và an toàn cho sản phẩm.
Tính năng kỹ thuật
- Động cơ hệ truyền động: Servo / Stepper motor (động cơ bước)
- Trục chính (Spindle): Trục chính nội địa hoặc nhập khẩu
- Hiệu suất truyền động: 500 mm/s
- Độ lặp lại hệ thống truyền động: ± 0.02 mm
- Tốc độ cắt tối đa: 100 mm/s (phụ thuộc vào vật liệu PCB và chất lượng cắt)
- Độ phân giải: ± 0.01 mm
- Hành trình: XYZ 300 x 300 x 100 mm
- Định vị PCB: Đồ gá tiêu chuẩn hoặc tùy chỉnh
- Phương thức thao tác: Chế độ thủ công (manual)
- Độ dày bo mạch hỗ trợ: 0.4 mm – 4 mm
- Công suất trục chính: 0.5 kW
- Tốc độ trục chính: 40,000 vòng/phút
- Kích thước máy: 650 x 550 x 615 mm
- Trọng lượng: 73 KG
Đặc điểm nổi bật
- Máy cắt PCB để bàn có tốc độ cắt lên đến 100mm/s, tốc độ định vị lên đến 500mm/s.
- Hệ thống cắt liên tục ngay cả trong quá trình nạp và tháo bo mạch.
- Hệ thống trục chính chất lượng cao cho phép máy tăng/giảm tốc nhanh chóng, giảm thời gian đồng bộ, tăng năng suất và vẫn đảm bảo độ chính xác cao.
- Sử dụng phần cứng chất lượng cao.
- Lực cắt thấp, giảm tác động cơ học lên bo mạch trong quá trình phân tách.
- Đường cắt mịn, sạch sẽ, không gây nứt hay vỡ mép PCB.
- Dễ vận hành khi thay đổi sản phẩm, phù hợp cho nhiều loại bo mạch khác nhau.
- Đồ gá được thiết kế linh hoạt, đảm bảo quá trình cắt tách chính xác và an toàn cho linh kiện
Ứng dụng
FR4, Nhôm
