Mô tả chung

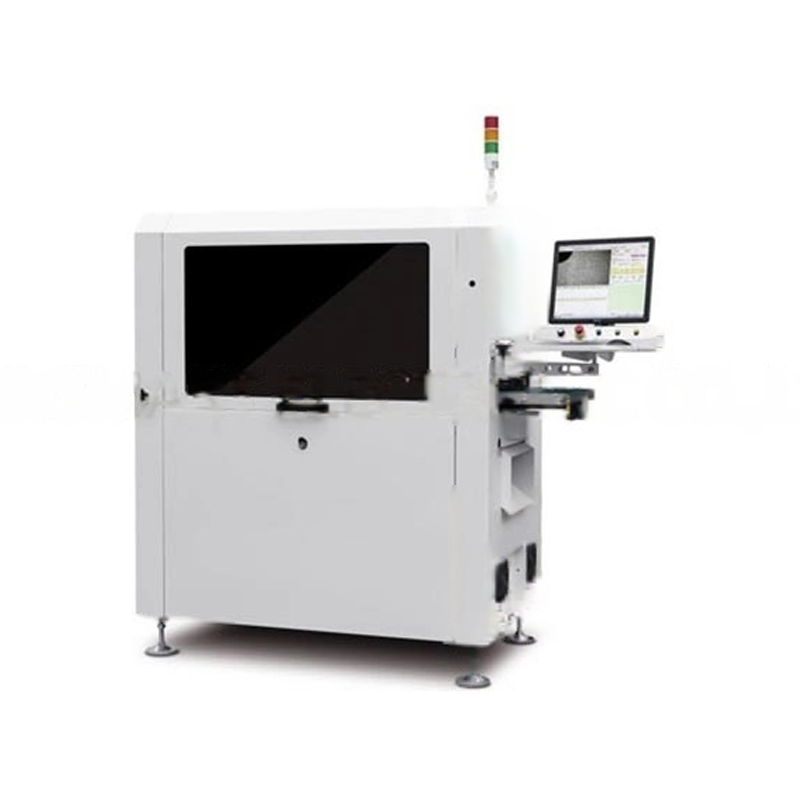

Máy cắt PCB tự động dòng Inline Router là thiết bị hoạt động hoàn toàn tự động, có thể tích hợp liền mạch với bộ nạp PCB hoặc dây chuyền kiểm tra ATE của khách hàng, giúp tối ưu hóa quy trình cấp liệu và giảm thiểu nhân công vận hành.
Dựa trên công nghệ cắt của các dòng máy offline thế hệ trước, máy sử dụng trục chính tốc độ cao để tách PCBA ra khỏi panel với lực tác động cực thấp. Điều này không chỉ đảm bảo đường cắt sắc nét, chính xác mà còn hạn chế tối đa ứng suất trên bo mạch – yếu tố then chốt giúp duy trì chất lượng sản phẩm sau gia công.
Tính năng kỹ thuật
- Kích thước máy: 1500(Dài) x 850(Rộng) x 1600(Cao) mm
- Trọng lượng máy: Khoảng 800 kg
- Kích thước PCB tối đa: 260 x 340 mm (tiêu chuẩn)
- Độ dày PCB: 0.4 – 6 mm
- Chiều cao băng tải: 900±50 mm
- Hướng truyền tải: Từ trái sang phải
- Tốc độ truyền tải: 1500 mm/s
- Chế độ cấp liệu: Thanh dẫn hướng truyền tải kiểu phân đoạn
- Điều chỉnh độ rộng thanh ray: Thủ công
- Tín hiệu giao tiếp: SMEMA
- Định vị PCB: Cố định bằng đồ gá
- Hệ thống gắp linh kiện: Hút chân không
- Trục cắt: SycoTec 60000 vòng/phút (tiêu chuẩn)
- Phương thức làm mát: Tự làm mát
- Thay dao tự động: Tùy chọn
- Kiểm tra dao gãy: Có
- Độ chính xác cắt: ±0.01 mm
- Dao cắt: Đường kính 0.8 – 3.0 mm, xoay phải
- Độ chính xác lặp lại: ±0.02 mm
- Tốc độ di chuyển theo tọa độ: 1000 mm/s
- Chế độ dỡ hàng: Băng tải ESD
- Phương thức thu gom phế liệu: Thu gom trong tủ chứa phế liệu
- Lập trình thao tác: Nhập bản vẽ Gerber / Chỉnh sửa chương trình bằng hình ảnh trực quan
- Nguồn cung cấp khí nén: 5-8 kg/cm²
- Nguồn điện: AC380V, 50/60Hz, 3KW
Đặc điểm nổi bật
- Hệ thống cắt : Trục chính tốc độ cao SycoTec (Đức), đạt 100.000 vòng/phút, hỗ trợ thay dao tự động.
- Hệ điều hành: Sử dụng hệ điều hành Windows 7, dễ dàng thao tác và bảo trì hệ thống I/O.
- Hệ thống Camera: Camera công nghiệp Đức, ống kính Moritex và đèn chiếu chuẩn đo lường, hỗ trợ hiệu chỉnh, bù sai và định vị với độ ổn định cao.
- Thiết bị hút chân không linh hoạt.
- Hệ thống tháo dỡ tích và cấp liệu kết hợp băng tải ESD giúp cấp bẳng mạch và vận chuyển phế liệu hiệu quả.
- Cắt từ phía dưới
- Trạm cắt đôi
- Chế độ vận hành tự động
- Kết nối với chức năng thống kê SPC và hệ thống quản lý khách hàng (EPR)
- Tích hợp chức năng hút bụi và giám sát lưu lượng khí
- Phát hiện dao gãy
Ứng dụng
FR4, Nhôm
