Mô tả chung

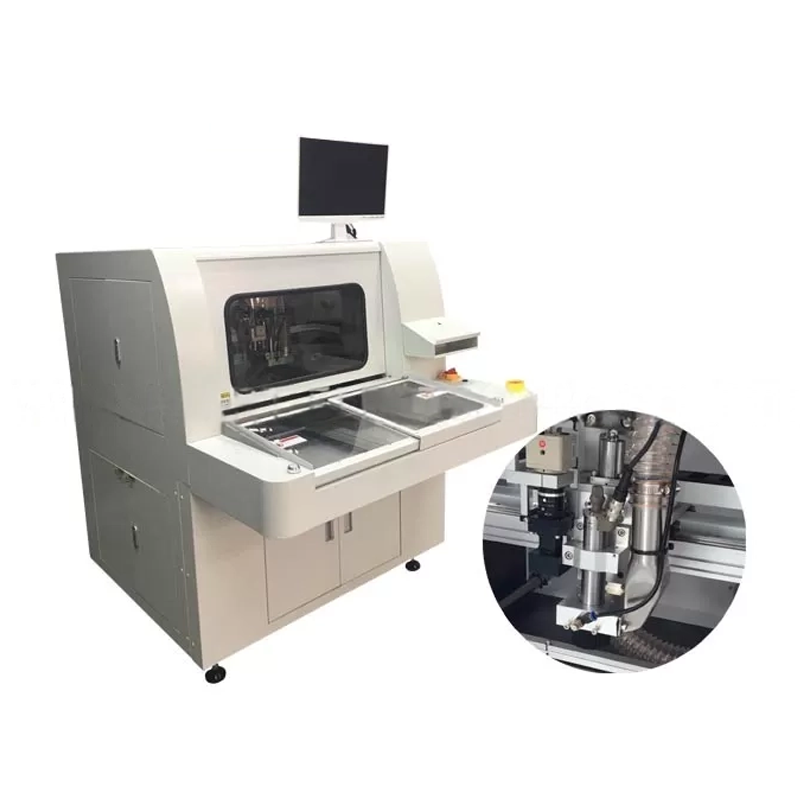

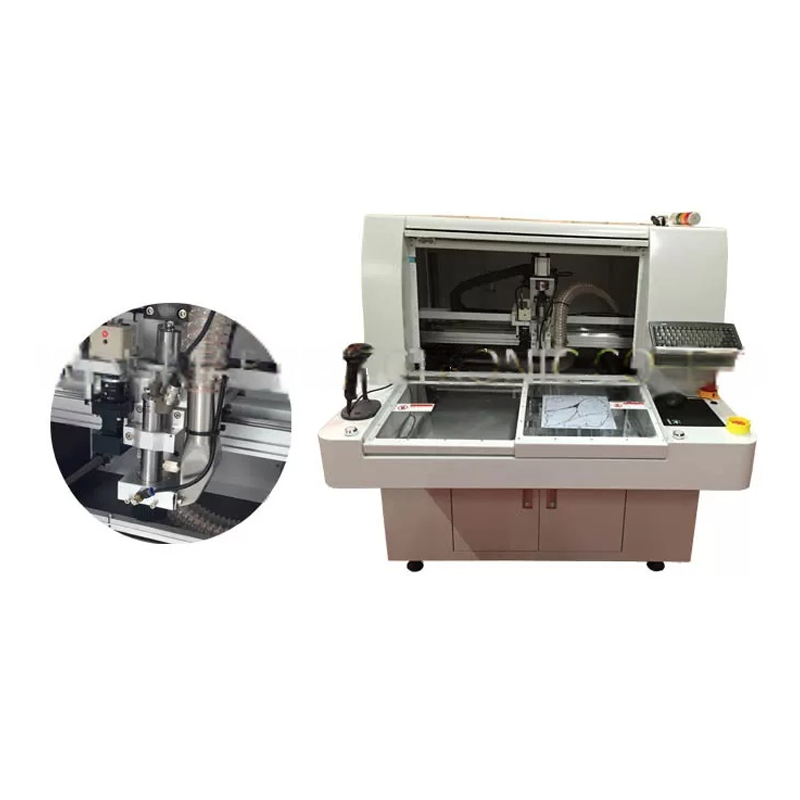

Máy cắt tách PCB Router được thiết kế để tách bo mạch chính xác và hiệu quả. Máy tích hợp hệ thống camera CCD giúp canh chỉnh vị trí chính xác và cơ chế hút bụi từ phía trên để loại bỏ mảnh vụn trong quá trình cắt, với áp suất khí 6KG/cm². Thiết bị đảm bảo đường cắt chất lượng cao và giữ môi trường làm việc sạch sẽ, phù hợp với các dây chuyền sản xuất PCB yêu cầu khắt khe
Tính năng kỹ thuật
Thông số kỹ thuật máy:
- Kích thước (Rộng x Dài x Cao): 1250mm × 1650mm × 1450mm
- Trọng lượng: 750kg
- Độ cao thay đổi: 60 ~ 110mm
- Loại động cơ: Dòng JiaBao
- Độ lặp lại vị trí: 0.001mm
- Phạm vi làm việc trục XYZ (tối đa): 650mm × 560mm × 50mm
- Cố định PCB: Chuẩn và tùy chỉnh chuyên biệt
- Nạp/xuống PCB: Thủ công
- Kích thước PCB (tối đa): 320 × 320mm
- Độ dày PCB (tối đa): 5mm
- Gá cứng: Gia công tùy chỉnh
- Cố định gá: Cơ khí
- Công suất: 150W
- Tốc độ quay: 60,000 vòng/phút
- Hệ thống làm mát: Tự làm mát / làm mát bằng gió
- Thay dao: Chuyên dụng
- Tốc độ cắt (tối đa): 80mm/s
- Tốc độ di chuyển (tối đa): 2500mm/s
- Độ chính xác cắt: 0.01mm
Hệ thống hút chân không
- Công suất hút: 3.5KW (AC 380V)
- Ống hút: Hệ thống ống chuyên dụng
- Nguồn điện: 2.0KW (AC 380V)
- Áp suất khí nén: 4-6KG/cm²
- Chỉnh sửa chương trình: Nội tuyến (Inline)
- Loại hình học hỗ trợ: Đường thẳng, cung, vòng tròn, đường cong U
- Lưu trữ chương trình: HDD
- Hệ thống thị giác: CCD màu SONE
- Cân chỉnh dao cắt: Tự động
- Thiết lập chân không: Tự động
- Đèn báo: Hiển thị trạng thái máy
- Kiểm tra dao: Phát hiện tự động tuổi thọ và thời gian sử dụng
- Bảo vệ động cơ: Chống quá nhiệt, quá tải, điện áp thấp
- Kiểm tra quá tải động cơ: Cảnh báo khi quá tải hoặc điện áp không ổn định
- Thống kê dữ liệu: Mô hình bảng, số lượng cắt, phương thức đếm đa dạng
- Ghi lại lỗi: Phần mềm tự động ghi nhớ toàn bộ cảnh báo của máy
- Độ chính xác trục: 0.001mm
- Độ chính xác cắt: 0.1mm
- Bảo vệ khu vực làm việc: Bao phủ bằng bốn lớp bảo vệ kín
- Cảm biến cửa: Công tắc cảm biến an toàn phía trước và sau (tùy chọn)
Đặc điểm nổi bật
- CCD độ phân giải cao: Định vị chính xác, giảm sai lỗi khi cắt.
- Hệ thống hút bụi phía trên: Loại bỏ vụn cắt, giữ sạch và ổn định.
- Trục chính chính hãng SycoTec 4025 của Đức, tốc độ 60.000 vòng/phút. Đảm bảo đường cắt sạch, giảm ảnh hưởng đến linh kiện.
- Thông số linh hoạt: Dễ dàng điều chỉnh theo vật liệu và độ dày PCB.
- Giao diện dễ dùng: Vận hành đơn giản, trực quan.
- An toàn cao: Có nắp bảo vệ và nút dừng khẩn cấp.
- Kết cấu bền vững: Máy chắc chắn, hoạt động ổn định lâu dài.
Ứng dụng
FR4, Nhôm
